Rapports

Les rapports vous donnent une vue structurée du contenu du dessin : nomenclature, liste des conducteurs, liste des câbles, etc. Ils existent sous deux formes :



Rapports indépendants

Ils s'affichent via le menu Sorties. Ils sont idéaux pour compléter les données des symboles et des conducteurs, car vous voyez en même temps le dessin et le rapport. L'objet en cours de modification (symbole ou conducteur) est mis en évidence directement dans le dessin.



Rapports intégrés

Ils s'insèrent dans le projet avec le bouton (8) du panneau Pages. Ils font partie intégrante du projet et s'impriment donc toujours avec les dessins. Vous pouvez insérer plusieurs fois le même rapport – par exemple la liste des symboles une fois telle quelle et une fois groupée par type. Après confirmation, le rapport est inséré comme nouvelle page.

Les rapports peuvent avoir un format de papier différent de celui des pages de dessin. Chaque rapport peut avoir sa propre orientation.

Comment définir le format de papier des rapports :

F12 - Document - Rapports

Comment définir l'orientation du papier des rapports :

Dans le panneau Pages, double-cliquez sur la page pour ouvrir la boîte de dialogue et choisissez l'onglet Orientation.



Colonnes

Vous pouvez personnaliser les colonnes par un clic droit dans l'en-tête du tableau. Un menu apparaît, qui permet de :

• ajouter ou supprimer une colonne (Nouvelle colonne, Supprimer la colonne)
• définir l'alignement de la colonne (Aligner à gauche, Aligner au milieu, Aligner à droite)
• définir la variable de la colonne (Paramètres de colonne)

L'ordre des colonnes se change en faisant glisser l'en-tête avec la souris. Un clic sur l'en-tête trie les lignes selon cette colonne.

Chaque colonne est associée à une variable. Vous pouvez la modifier avec l'élément de menu Paramètres de colonne.

Chaque rapport contient plusieurs variables prédéfinies. Certains rapports (liste des symboles, liste des conducteurs et liste des câbles) permettent d'ajouter des colonnes avec une variable personnalisée. Cette variable est aussi un attribut du symbole ou du conducteur.



Exemple : ajouter le fabricant

Dans la liste des symboles, choisissez la commande Nouvelle colonne. Saisissez une variable personnalisée, par exemple fab, et le nom de colonne Fabricant. Validez avec OK. Vous pouvez maintenant renseigner le fabricant de chaque élément. Chaque symbole aura l'attribut fab avec la valeur saisie.

Boutons des rapports

La fenêtre des rapports comporte plusieurs boutons :



Jeux de colonnes

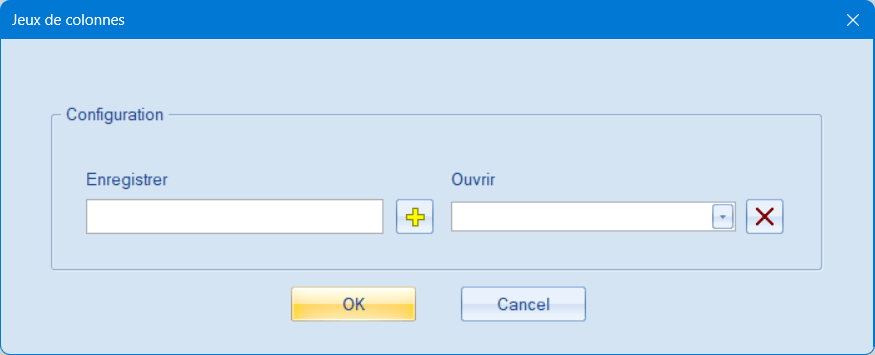

Le bouton Colonnes ouvre la boîte de dialogue Jeux de colonnes. Vous y enregistrez la configuration actuelle des colonnes du rapport sous un nom, pour la réappliquer plus tard en une seule sélection. Les jeux sont enregistrés séparément pour chaque type de rapport.

Enregistrer : Ajustez d'abord les colonnes dans le rapport (clic droit dans l'en-tête du tableau). Ouvrez ensuite la boîte de dialogue, saisissez un nom de jeu dans le champ Enregistrer et cliquez sur le bouton +. Si un jeu de ce nom existe déjà, le programme vous demande s'il faut le remplacer.

Charger : Dans la liste Ouvrir, choisissez le nom du jeu et validez avec OK. Les colonnes du rapport sont réglées selon le jeu.

Modifier : Ajustez les colonnes dans le rapport et enregistrez-les sous le même nom – confirmez le remplacement.

Supprimer : Dans la liste Ouvrir, choisissez le jeu, cliquez sur le bouton × et confirmez.

Le nom du jeu doit être un nom de fichier valide – il ne doit pas contenir les caractères \ / : * ? " < > |.

💡 Astuce : Enregistrez des configurations de colonnes pour différents types de projets (armoire électrique, installation, photovoltaïque). Pour un nouveau projet, il suffit de charger la bonne, sans reconfigurer les colonnes à chaque fois.
