Symboles et Favoris

Panneau des symboles

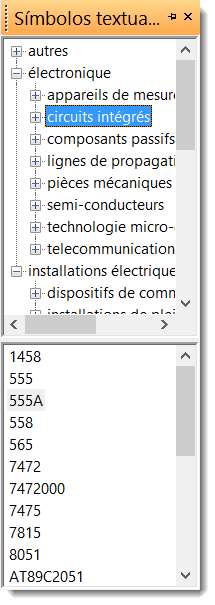

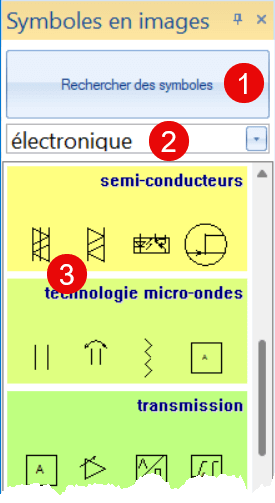

Le panneau "Symboles" est utilisé pour insérer des symboles dans le schéma. Ce panneau contient :

un bouton pour une recherche rapide de symboles par nom
une liste des groupes principaux de symboles
une liste des sous-groupes du groupe principal

Comment insérer un symbole :

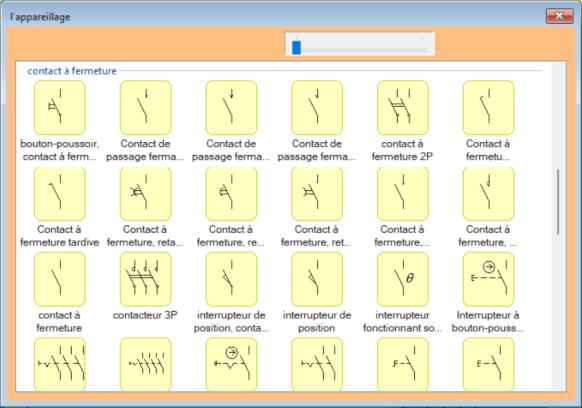

Après avoir cliqué sur un sous-groupe, la palette de symboles de ce sous-groupe s’affiche.
En haut de cette palette se trouve un curseur permettant de modifier la taille des aperçus des symboles.
Cliquez sur le symbole souhaité. La palette disparaît, ce qui vous permet de placer précisément le symbole dans le dessin.
Si vous appuyez sur le bouton droit de la souris, le symbole pivote de 90°.
Terminez l’insertion du symbole avec la touche Échap.

Panneau des favoris

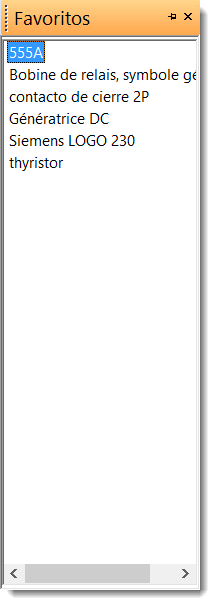

Le panneau des favoris permet d’insérer rapidement dans le schéma les symboles électriques fréquemment utilisés.

Comment ajouter un symbole au panneau des favoris :

Dans la palette graphique des symboles ou dans la fenêtre de dialogue "Recherche de symbole", cliquez sur un symbole et sélectionnez l’option Ajouter aux favoris.

Comment supprimer un symbole du panneau des favoris :

Cliquez sur le symbole et appuyez sur la touche Suppr de votre clavier.
