Exporter au format de données DXF et DWG

Le format DXF, développé par Autodesk, permet l'échange de données entre logiciels de CAO.

ProfiCAD exporte au format DXF version 21 (AutoCAD 2007).

Conversion en ligne

Un convertisseur en ligne gratuit (du format SXE vers DXF) est disponible à l'adresse https://gallery.proficad.com/tools/proficad-autocad.aspx (dans ProfiCAD : Aide - Convertisseur au format DXF (en ligne)).

Exporter directement depuis le programme

Cette fonction est réservée à la version commerciale de ProfiCAD. Sélectionnez Sorties - Exporter en DXF ou DWG pour exporter le document en cours. Une boîte de dialogue vous demande de choisir l'emplacement de sortie.

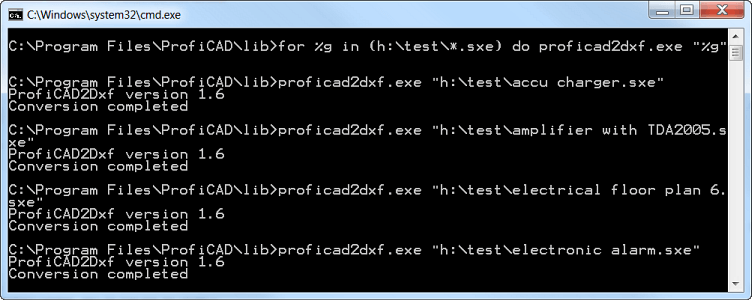

Vous pouvez convertir un grand nombre de schémas en DXF ou DWG par lot depuis la ligne de commande avec le programme P2A.exe.

Procédure :

  1. Ouvrez l'invite de commandes.
  2. Allez dans le dossier d'installation du programme (probablement C:\Program Files\ProfiCAD\).
  3. Entrez dans le sous-dossier « lib ».
  4. Exécutez la commande :
    for /r "emplacement_des_schémas" %g in (*.sxe) do P2A.exe "%g" dxf
    Par exemple, si les schémas à convertir se trouvent dans le dossier « h:\test », la commande est :
    for /r "h:\test\" %g in (*.sxe) do P2A.exe "%g" dxf
  5. La commande convertit tous les schémas du chemin indiqué, sous-dossiers compris. Chaque fichier converti est enregistré à côté du schéma d'origine, sous le même nom avec l'extension .dxf.

Pour convertir en DWG, écrivez dwg au lieu de dxf.

Si vous enregistrez la commande dans un fichier batch (.bat), doublez le signe pour cent : écrivez %%g au lieu de %g.

Syntaxe complète : P2A.exe <schéma.sxe> <dxf|dwg> [fichier de sortie] [fichier journal]. Si vous indiquez un fichier de sortie, le dossier de destination doit déjà exister.
